Unbekanntes Relais (mit Bild)

[Thomas, Ladenburg]

http://www.boyds.de/thomas/boschdingens.jpg


Habe in meiner Relaiskiste das abgebildete Teil gefunden.Mit Aufschrift "Einbau Senkrech" und 3 Klemmen, die mit A, B und C bezeichnet sind.
Hat jemand eine Idee, was das ist >>>

[Herwig, Jülich]

Als Antwort auf: Unbekanntes Relais (mit Bild) von Thomas, Ladenburg am 15. April 2005 21:51:23:

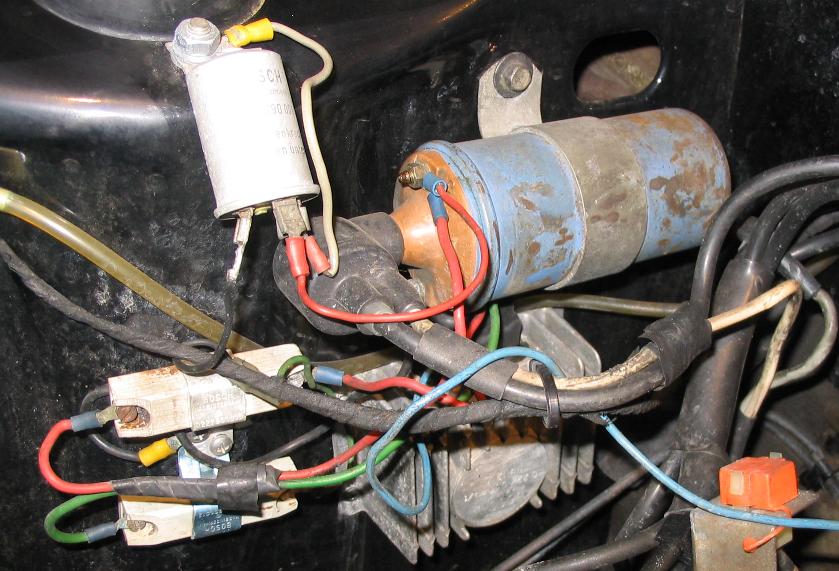

http://www.baierstrasse.de/herwig/02page/pics/zuendanlage.jpg


Hallo Thomas !
Habe so ein Relais bei einer aufwendigen Widerstandsverschaltung einer  Transistorzündanlage gesehen.
Siehe Bild.

[Thomas, Ladenburg]

Als Antwort auf: Re: Unbekanntes Relais (mit Anwendungsbild) von Herwig, Jülich am 16. April 2005 02:07:45:

[Andy S.]

Als Antwort auf: Re: Unbekanntes Relais (mit Anwendungsbild) von Herwig, Jülich am 16. April 2005 02:07:45:


Diese Vorwiderständee haben doch einen bestimmten Zweck. Meines Wissens werden diese einer Zündspule, welche dauerhaft die volle Bordspannung (12V) nicht verträgt, vorgeschaltet. Im Startvorgang, dann wenn die Bordspannung durch den stark stromziehenden Anlassermotor absinkt, wird per dem Relais, der Vorwiderstand überbrückt und somit ereicht man einen stärkeren Zündfunken. Dies soll eigentlich nur dem Startvorgang dienen und ein anspringen des Motors erleichtern. Dies wird aber bei den roten Zündspulen (Bosch) so gemacht, bei den blauen braucht man dies nicht, diese werden ohne die Vorwiderstands-mimik verwendet und sind an sich zwar Hochleistungszündspulen, vertragen aber dauerhaft 12V.
Nicht daß man sich die Zündanlage im abgebildeten Fall dadurch eindrosselt, was zu schlechterem Zündfunken etc. führen könnte!

wollte ich nur mal gesagt haben ....


Andy
